Popis

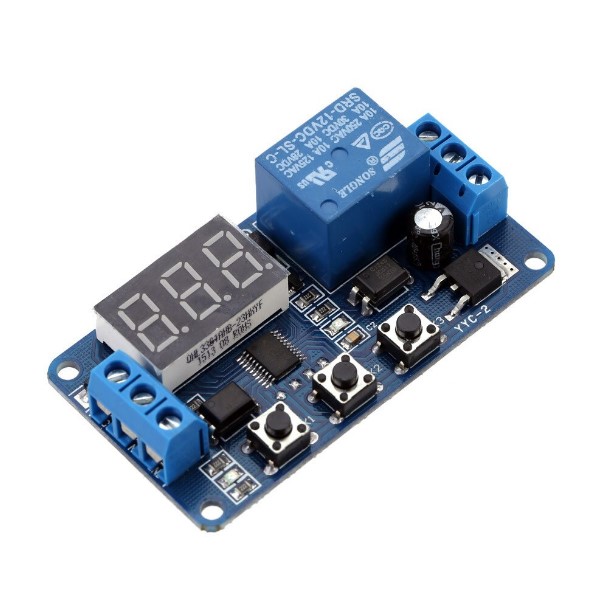

Jedná sa o modul časovača oneskorenia s vysokým výkonom, ktorý je pohodlný a praktický pre používateľov.
Vlastnosti:
Nové vylepšenia na zjednodušenie, spĺňajúce potreby používateľov.
Zvýšte funkciu spätného chodu zdroja napájania.
Použitie opto izolovaného vstupu a výstupu, vylepšená schopnosť a spotreba proti rušeniu.
Posledné parametre nastavenia je možné uložiť do pamäte po vypnutí.
Signálny koncový napäťový signál je možné udržiavať dlho.
Na zaistenie stability priemyselnej dosky plošných spojov.
Voľba pracovných režimov: po zapnutí dlho stlačte K1 na 2 sekundy, potom zvoľte režimy: P1 ~ 4.
P-1: Monostabilné oneskorenie spustenia, signál na spustenie relé, čas uplynul, relé sa odpojí;
P-2: Spustenie signálu a odpočítavanie začne, T1 sekundy potom, relé rozopne T2 sekundy, potom sa zopne;
P-3: Otvorte T1 sekundy, odpojte T2 sekundy, nekonečná slučka. Užívatelia môžu nastaviť čas relé T1 a T2;
P-4: Relé sa rozopne, keď sa spustí signál, keď spúšťací signál zmizne, začne sa digitálne odpočítavanie a relé sa zopne, keď vyprší čas.
Technické údaje:
Časový rozsah (nastaviteľný): 0,1 ~ 99,9 sekúnd; 1 ~ 999 sekúnd; 1 ~ 999 minút
Pracovné napätie: DC 12V
Signálne napätie: DC 4 ~ 20V
Výstupná kapacita: Môže ovládať záťaž v rámci DC 30V 10A alebo AC 220V 10A
Statický prúd: 20mA
Pracovný prúd: 50mA
Pracovná teplota: -40 ~ 85 ° C
Veľkosť PCB: 64 * 35 * 18 mm / 2,52 * 1,4 * 0,7 palca (L * W * H)
Hmotnosť PCB: 25 g / 0,89 oz
