Popis
Bezdrôtový modul CC2530 / Bezdrôtový modul ZIGBEE / Bezdrôtová sieť senzorov wsn / RF4CE (H6B4)
Tento modul využíva čip TI vyrobený CC2530F256
Popis

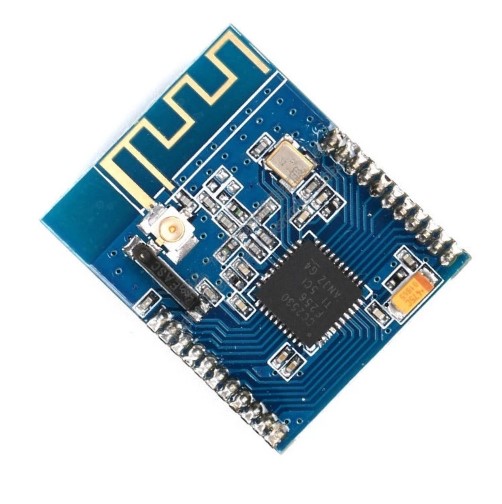

1.XL2530-D01 bezdrôtový modul
Vysielací výkon 2,5mW (4dBm); citlivosť prijímača-97dBm (BER = 10-2)
Otváracie pásmo, bez aplikačnej frekvencie, nosná frekvencia 2,4 GHz.
Vysoká odolnosť proti šumu a nízka chybovosť
Rýchlosť prenosu vzduchu až 250 kbps.
Dosah viditeľnosti, spoľahlivá prenosová vzdialenosť až 100 metrov (anténa PCB), ale aj externá vysokozisková anténa na module, ktorá určuje vzdialenosť od zisku antény, pomocou rozhrania IPEX, sa zisk zdvojnásobil, vzdialenosť zdvojnásobila.
poskytuje 16 kanálov, automaticky vyberie spoľahlivý komunikačný kanál v závislosti od prostredia.
Spotreba energie: Prijímací prúd ≤ 27 mA, emisný prúd ≤ 40 mA.
Malá veľkosť, nízka hmotnosť.
pomocou SoC, periférnych obvodov, vysokej spoľahlivosti a nízkej poruchovosti.
poskytuje anténu dosky plošných spojov, za normálnych okolností sa anténa nezhoduje. Poskytuje tiež konektor externej antény.
Prispôsobené 2,4 GHz IEEE 802.15.4 a aplikáciám protokolu ZigBee, automatická sieť.
Veľkosť modulu 21,5 * 26 mm
2.Aplikácie
Rodina inteligentného riadenia priemyselného bezdrôtového diaľkového odpočtu meračov, diaľkové snímanie, automatizovaný systém zberu dát, zabezpečenie, alarmové vybavenie hotelových izieb, bezdrôtové monitorovanie, systémy kontroly prístupu, lokalizácia dopravy, riadenie pouličného osvetlenia, logistika, aktívne RFID, POS systémy, bezdrôtové slúchadlá
3. Integrovaný výkon 8051
silný kanál DMA 5
256 KB programovateľná flash pamäť v systéme, možno prispôsobiť 32 kB, 64 kB, 256 kB
8 KB RAM
hardvérová podpora CSMA / CA je
Bezpečnostný koprocesor AES
monitorovanie batérie a funkcia snímača teploty
8-kanálový 12-bitový ADC
2-kanálový UART
IEEE 802.15.4 MAC časovač, univerzálne časovače (jeden 16 a dva 8)
Zachytenie časovačom spánku 32 kHz
Časovač strážneho psa
21 I/O pinov pre všeobecné použitie (19*4 mA, 2*20 mA)
podpora online ladenia
