Popis

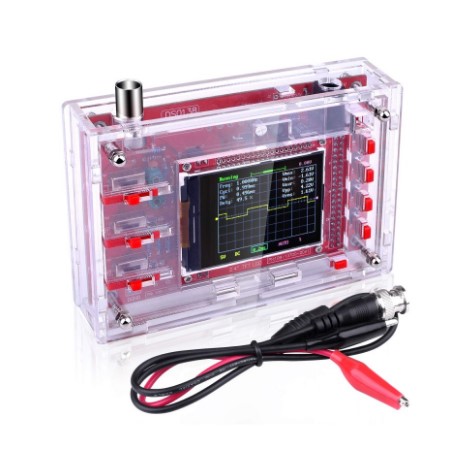

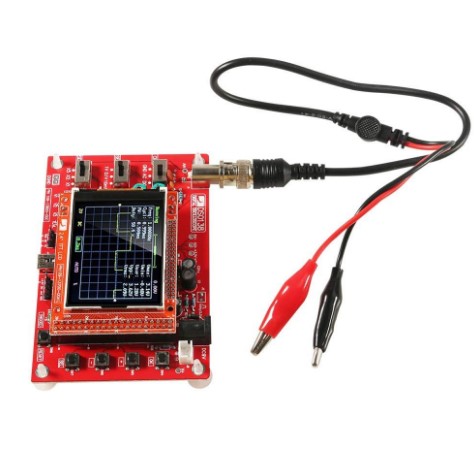

Súprava osciloskopu DSO138 s otvoreným zdrojom so sondou 2,4″ TFT 1Msps súprava digitálneho osciloskopu s puzdrom DSO138 + sonda 13803K
Súprava osciloskopu DSO138 s otvoreným zdrojom so sondou 2,4″ TFT 1Msps súprava digitálneho osciloskopu s puzdrom DSO138 + sonda 13803K
Vlastnosti produktu
Táto súprava využíva procesor ARM Cortex-M3 (STM32F103C8) a obsahuje 2,4-palcový farebný TFT displej, možno ju použiť ako vývojovú dosku ARM testu. Môže kedykoľvek zmraziť zobrazenie priebehu (funkcia HOLD). Dodáva sa 1Hz / 3,3V štvorcový vlnový testovací zdroj signálu.
S automatickým, pravidelným a jednorazovým režimom, jednoduché zachytenie momentovej krivky. Dostupná stúpajúca alebo klesajúca hrana spúšte. Pozorovateľná predchádzajúca spúšťová krivka (záporné oneskorenie).
S digitálnym zobrazením parametrov priebehu, vrátane frekvencie, periódy, šírky impulzu, pomeru výkonu, MAX./MIN./AVG./Peak-Peak/virtuálnych hodnôt. Funkcia ukladania priebehu: po vypnutí sa nestratí priebeh.
Čiastočne open source, MCU bol naprogramovaný.
Nastaviteľné vertikálne posunutie a pokyny, ktoré zvyšujú pravdepodobnosť pridávania rôznych funkcií alebo vývoja nových aplikácií na hardvéri pre používateľov.
Popis produktu
Technické údaje:
Maximálna vzorkovacia frekvencia v reálnom čase: 1 Ms/s
Presnosť: 12bit
Hĺbka vzorkovacej vyrovnávacej pamäte: 1024 bajtov
Analógová šírka pásma: 0-200 kHz
Vertikálna citlivosť: 10 mV / Div – 5 V / Div (progresívny spôsob 1-2-5)
Vstupná impedancia: 1MΩ
Maximálne vstupné napätie: 50 Vpp (1: 1 sonda), 400 Vpp (10: 1 sonda)
Režimy spojenia: DC / AC / GND
Rozsah horizontálnej časovej základne: 10 μs / Div – 50 s / Div (progresívny spôsob 1-2-5)
Napájacie napätie: DC 9V
Veľkosť PCB: 117 x 76 mm / 4,6 x 3 palce
Veľkosť obrazovky: 52 x 40 mm / 2 x 1,57 palca
Spôsob otvárania/zatvárania parametrov priebehu: umiestnite kurzor na pozíciu časovej základne a dlho stlačte tlačidlo [OK].
Uložiť metódu priebehu: stlačte súčasne [SEL] a [+].
Spôsob vyvolania uloženého priebehu: stlačte súčasne [SEL] a [-].
Spôsob vstupu do testovacieho režimu: stlačte [OK] a stlačte tlačidlo [RESET].
Ak LED rýchlo bliká, znamená to, že PB alebo PC port jednočipového počítača (tieto porty obsahujú spojenie s LCD) má skrat, ktorý je potrebné nájsť a odstrániť.
Ak uvidíte LED blikať v intervale približne 4 sekúnd, môžete použiť voltmeter na nájdenie možných otvorov v pripojovacích vedeniach súvisiacich s portom MCU. Podrobnosti nájdete v pokynoch.
Balenie obsahuje:
1 x súprava digitálneho osciloskopu DSO138
1 X sonda
3 X užívateľská príručka (angličtina)
1 x puzdro DSO138 (ak si vyberiete)
