Popis

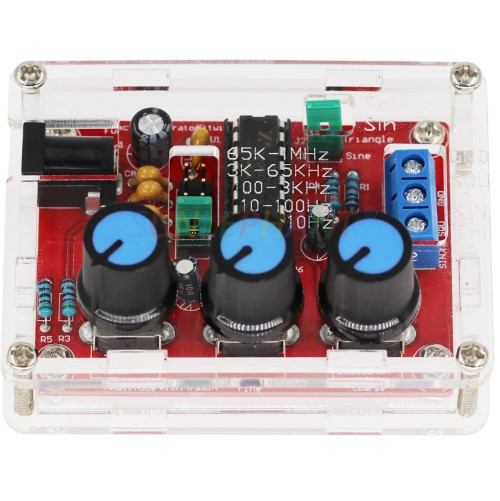

Generátor funkčného signálu Sínusový/trojuholníkový/štvorcový výstup 1Hz-1MHz Generátor signálu Nastaviteľná frekvenčná amplitúda XR2206
Napájanie: 9-12V DC vstup
Priebehy: štvorec, sínus a trojuholník
Impedancia: 600 Ohm + 10%
Frekvencia: 1Hz – 1MHz
SÍNUSOVÁ VLNA
Amplitúda: 0 – 3V na 9V DC vstupe
Skreslenie: menej ako 1 % (pri 1 kHz)
Plochosť: +0,05dB 1Hz – 100kHz
Štvorcová vlna
Amplitúda: 8V (bez záťaže) na 9V DC vstupe
Doba nábehu: Menej ako 50 ns (pri 1 kHz)
Čas pádu: Menej ako 30 ns (pri 1 kHz)
Symetria: menej ako 5 % (pri 1 kHz)
TROJUHOLNÍKOVÁ VLNA
Amplitúda: 0 – 3V na 9V DC vstupe
Linearita: Menej ako 1 % (do 100 kHz) 10 mA
Zásuvka prepojky J1, výstup sínusových sínusových svoriek modrej SIN/TRI (poznámka J1, J2 môže vložiť len jednu z nich)
Zásuvka prepojky J2, výstup modrých svoriek SIN/TRI s trojuholníkovou vlnou (poznámka J1, J2 môže vložiť len jednu z nich)
SQU : Výstupný impulz modrých svoriek
AMP: Nastavenie amplitúdy sínusoidy, trojuholníkovej vlny
FINE: Jemné nastavenie frekvencie
Coarse : Frekvencia hrubého nastavenia
