Popis

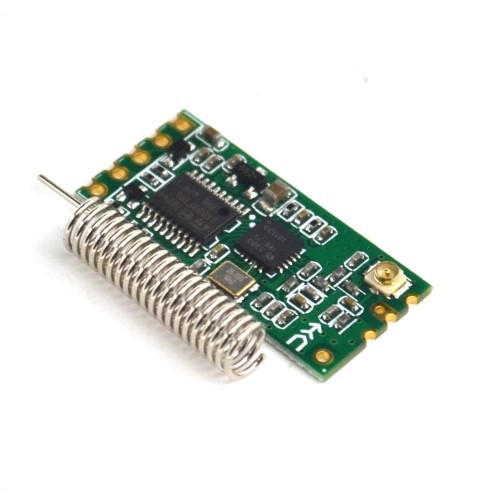

Bezdrôtové moduly HC-11 433 k sériovému vývojovému vzdialenému mikrokontroléru C1101 s nízkym výkonom
Bezdrôtový sériový modul HC-11 na aktualizáciu verzie V1.9, ktoré sme dodávali, sú dodávané v súlade s najnovšou verziou.
PS: HC-11 nie je možné pripojiť na komunikáciu s HC-12, fungujú samostatne, v pároch.
Verzia V1.9 opravuje CHYBU vo verzii V1.8. Verzia V1.9 podporuje online upgrade, zákazníkom poskytneme upgrade softvéru, po uvedení novej verzie HC-11 môžu zákazníci prvýkrát upgradovať svoje moduly.
1: 3,4 ma tichý prúd s ultranízkym výkonom.
2: na veľkú vzdialenosť, s použitím vzdialenosti 1 ~ 40M. (Menej ako 1M, modul nefunguje).
3: Podpora pre použitie širokého napätia 3,3V ~ 5V
4: Podpora sériového transparentného režimu, nahradená sériová linka (polovičný duplex)
5: Podpora úrovne IO, ktorú treba sledovať, tiež znamená, že dokáže prenášať modely digitálnej úrovne.
6: Podpora režimu blokovania na úrovni IO
7: Frekvenčný bod môže byť poskytnutý na nastavenie adresy, ako sú desiatky pokynov, automatické filtrovanie
8: Veľkosť modulu: 27,8 mm × 14,4 mm × 4 mm.
9: pre návrh siete
10: Modul podporuje aktualizácie softvéru.
Skúška na diaľku
A: Testovacie prostredie
V púštnych pláňach alebo pri mori je len skúšobných 100M.
II: Testovacie prostredie
V aute a malom množstve stromov a stĺpov osvetlenia, 75 metrov od cestnej skúšky
————————————————– ————————————————– –
V rôznych výškových týčujúcich sa priamočiarych testov prízemie je vzdialené 40 metrov, môže pokryť dom v interiéri. Signál môže byť príliš blízko k saturácii, 1 m alebo viac.
Vlastnosti produktu
433MHz bezdrôtový spoločný, otvorený kanál, sériový priechod. Môže to byť veľa, veľa pre mnohých. Špendlík s piatimi nohami, jednoduché použitie.
A: napájanie, 3,3V až 5V. (Skoršie verzie sú 3,3V)
Dvaja: do.
Tri: RX (TTL)
Štyri: TX (TTL)
Päť: konfiguračné kolíky. Voľné nebrať.
Predvolená prenosová rýchlosť z výroby: 9600, prejsť každý modul. Keď drôtovitá.
Šesť: Za 2400, 4800 baudov, jednočipová bezdrôtová vzdialená aktualizácia a stiahnutie programu pre STC.
Úvod modulu
Akciou je nahradiť modulové drôtové sériové spojenie medzi dvoma zariadeniami, aby sa realizoval bezdrôtový prenos dát. Napríklad s dvoma modulmi sú pripojené k mikrokontroléru, sériový port transceivera, aby fungoval tak dlho, ako jednočipový modul bez akejkoľvek kontroly. Realita bezdrôtovej komunikácie je veľmi pohodlná.
Moduly sa vo všeobecnosti používajú v pároch do polovičného duplexného režimu Prenos dát. Dvojica dvoch modulov, prenosová rýchlosť a komunikačné kanály musia byť nastavené rovnako. Ak je okolo viac modulov, nastavenie kanála je veľmi potrebné, pretože pri počte kanálov medzi rovnakým modulom sa dáta prenášajú transparentne.
Niektoré sú uvedené ďalej v tomto dokumente so schémou zapojenia pripájacieho modulu.
Predvolené nastavenia bezdrôtového sériového modulu sú: komunikačná prenosová rýchlosť9600, bezdrôtový komunikačný kanál001. Používateľ môže zmeniť na inú hodnotu (pozri Pokyny). Prvý môže byť vytiahnutý low5Pin a potom stúpnuť na napájanie a obnoviť predvolenú prenosovú rýchlosť9600, Channel001.
Inštrukcie
Zadajte príkazový režim sú dva AT
Prvý: Pripojte 3,3 VA po napätí, potom prvých 5 pinov na nízkej úrovni (bolo nízke), modul je v režime ATCommand, príkazový režim vytiahnutia.
Druhý: výpadky napájania, piaty kolík je najprv zapojený na nízkej úrovni a potom znova zapnutý, po prekročení 1S vstúpite do režimu AT, vytiahnete režim príkazu.
Pokyny sú nasledovné:
1. AT
Odoslať tento príkaz vráti OKznak.
Príklad: HairATreturnOK
2. AT + V
Modul vráti informácie o verzii.
Príklad: HairAT + VreturnHC-11_V0.0
3. AT + Bxxxx
Prenosová rýchlosť je nastavená xxxx. Táto hodnota môže byť 2400,4800,9600,19200,38400,57600,115200.
príklad1: vlasyAT + B4800návratOK-4800
príklad2: vlasyAT + B115200návratOK-115200
4. AT + Cxxx
Nastavte komunikačný kanál. From001To127 Voliteľné.
Príklad: HairAT + C058returnOK-058
5. AT + FUx
Sériové prepínanie transparentných režimov. Hodnota x 1-4 je voliteľná.
Príklad: Odoslať AT + FU1 vráti OK + FU1
