Popis
KY-005 Modul snímača infračerveného žiarenia
Riadenie infračerveného žiarenia, tiež známe ako infračervené diódy, patrí do triedy diód. Dá sa priamo premeniť na elektrickú energiu blízko infračerveného žiarenia
Svetlo (čierne svetlo) a môže vyžarovať zo zariadenia vyžarujúceho svetlo sa používa hlavne v rôznych fotoelektrických spínačoch a obvodoch vysielača diaľkového ovládania. Štruktúra riadenia infračerveného žiarenia, princípy a bežné diódy vyžarujúce svetlo sú podobné, ale používajú sa odlišné polovodičové materiály. Typicky sa používa gálium arzenid infračervená emitujúca dióda (GaAs), gálium aluminium arzén (GaAlAs) a iné materiály, použitie priehľadného alebo svetlomodrého, čierneho živicového obalu.
Vzdialenosť streľby, uhol odpálenia (15 stupňov, 30 stupňov, 45 stupňov, 60 stupňov, 90 stupňov, 120 stupňov, 180 stupňov), intenzita vyžarovaného svetla. Vyššie uvedené fyzikálne parametre musia pochopiť jeho parametre elektrického výkonu: priemer bežného trhu, 3 mm, 5 mm pre nízkovýkonnú infračervenú reguláciu emisií, 8 mm, 10 mm pre stredný výkon a vysokovýkonnú odpaľovaciu trubicu. Prednapäťové nízkovýkonové vysielacie elektrónky: 1,1-1,5V, prúd 20ma, výkon priepustného napätia: 1,4-1,65V 50-100mA, vysokovýkonné vypúšťacie trubice pre priepustné napätie:. 1,5-1,9V200-350ma Yu Elektronické ovládanie infračerveného vyžarovania s výkonom 1-10W je možné použiť na infračervené monitorovacie osvetlenie.

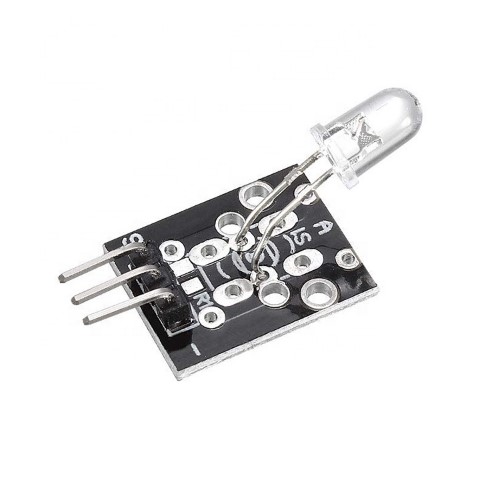

Modul infračerveného vysielača KY-005 pozostáva iba z 5 mm IR LED. Spolupracuje s modulom IR prijímača KY-022 . Kompatibilné s populárnymi elektronickými platformami ako Arduino, Teensy, Raspberry Pi a ESP8266
Pripojte napájacie vedenie (uprostred) a uzemnenie (-) k +5 a GND. Pripojte signál (S) na kolík 3 na Arduino UNO alebo kolík 9 na Arduino Mega. Číslo PIN pre infračervený vysielač je určené knižnicou IRremote, ďalšie informácie nájdete v sekcii sťahovania nižšie.
Nasledujúci náčrt Arduino používa knižnicu IRremote na sériové odosielanie infračervených signálov s KY-005. Výstupný kolík je určený knižnicou a závisí od dosky, ktorú používate. Podporované dosky nájdete v dokumentácii knižnice IRremote. Na spracovanie signálu budete potrebovať IR prijímač ako KY-022 .
Odkazy na požadované knižnice pre vzorový náčrt KY-005 Arduino nájdete v sekcii Na stiahnutie nižšie.
#include <IRremote.h>
IRsend irsend;
void setup()
{
Serial.begin(9600);
}
void loop()
{
for (int i = 0; i < 50; i++) {
irsend.sendSony(0xa90, 12); // Sony TV power code
delay(40);
}
}
