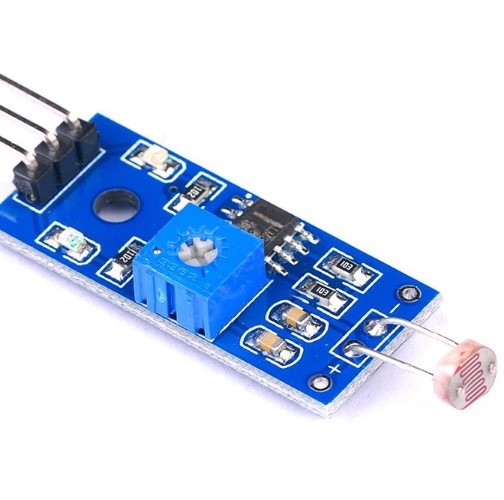

Photosensitive brightness resistance sensor module Light intensity detect

Popis

Fotosenzitívny modul snímača odporu jasu Detekcia intenzity svetla

Modul obsahuje:
s použitím citlivého fotosenzitívneho odporového snímača
výstup komparátora, čistý signál, dobrý priebeh, jazdná schopnosť je silná, viac ako 15 ma.
s nastaviteľným potenciometrom dokáže rozpoznať nastavenie jasu svetla
pracovné napätie 3,3 V až 5 V
výstupná forma: výstup digitálneho spínača (0 a 1)
má pevný otvor pre skrutku, pohodlnú inštaláciu
rozmer plošného spoja malej dosky: 3,2 cm x 1,4 cm
s použitím komparátora širokého napätia LM393
Pokyny pre modul
modul fotosenzitívneho odporu je najcitlivejší na okolité svetlo, všeobecne sa používa na detekciu prostredia okolo jasu svetla alebo modulu spúšťacieho relé MCU atď.;
modul v prostredí svetelnej intenzity krátke nastavenie prahu, výstupná vysoká úroveň DO konca, keď je intenzita osvetlenia prostredia viac ako nastavená prahová hodnota, výstup DO nízka úroveň;
výstup DO môže byť pripojený priamo k mikropočítaču s jedným čipom prostredníctvom mikropočítača s jedným čipom na detekciu vysokej a nízkej úrovne, čím sa zistí zmena intenzity osvetlenia prostredia;
výstup DO môže byť priamo riadený naším reléovým modulom, ktorý môže tvoriť spínač ovládaný svetlom.

Schéma zapojenia:

Zdrojový kód:

int ldrPin = 7;
int ledPin= 12;
int val = 0;
void setup() {
  pinMode(ldrPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int val = digitalRead(ldrPin);
  Serial.println(val);

  if(val == HIGH ){
    digitalWrite(ledPin, HIGH);
    Serial.println("LED ON");
  }
  else{
    digitalWrite(ledPin, LOW);
    Serial.println("LED OFF");
  }
}
