Popis

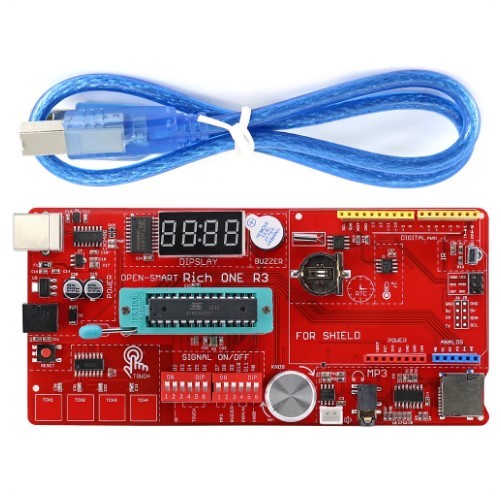

Bohatá multifunkčná vývojová doska UNO R3 Atmega328P pre Arduino UNO R3 s modulom MP3 / DS1307 RTC / teploty / dotykového senzora
OPEN-SMART Rich UNO R3, kompatibilný s Ar duino UNO R3, je vývojová doska ATMEGA328P s bohatými perifériami. Medzi periférie patrí 4-miestny displej, hodiny DS1307, snímač teploty LM75, infračervený prijímač, sériový MP3 prehrávač, snímač uhla natočenia, 4-kanálový dotykový snímač. Hardvérové zdroje sú veľmi bohaté, nepotrebujú žiadne káble DuPont a použitie je veľmi jednoduché. Je veľmi vhodný pre študentov Ar duino.
4-miestny displej: 4-miestna trubica (0,36 palca), ktorá dokáže zobraziť bod hodín, potrebuje kolíky D10/D11 na ovládanie a zobrazenie celého čísla, hodín, stopiek, skóre atď.
Hodiny DS1307: založené na vysoko presných hodinách reálneho času DS1307, rozhranie I2C, adresa je 0x68.
Teplotný snímač LM75: teplotný snímač rozhrania I2C, nielenže môže merať teplotu, ale môže tiež nastaviť teplotu ochrany pred teplotou, adresa je 0x48.
Infračervený prijímač: použite kolík D2, môže prijímať modulovaný infračervený signál 38 kHz, ktorý odosiela modul IR vysielača a demodulovať ho na logickú úroveň, a môže doplniť infračervené diaľkové ovládanie programom kodekov.
Sériový MP3: Modul hudobného prehrávača MP3 je založený na vysokokvalitnom hudobnom čipe MP3, použite kolíky D7 / D8 ako softvérový sériový port, môžete posielať príkazy na prepínanie skladieb, zmenu hlasitosti a režimu prehrávania a ďalšie operácie.
Snímač uhla natočenia: 10K ohm nastaviteľný snímač uhla gombíka potenciometra, použite kolík A0, možno použiť na nastavenie hlasitosti MP3, 4-miestne nastavenie jasu displeja.
4-kanálový dotykový senzor: kapacitný dotykový spínač, iba keď sa prstami dotknete zodpovedajúcej polohy, príslušný kolík modulu (D3 / D4 / D5 / D6) bude mať na výstupe vysokú úroveň, inak bude na výstupe nízky.
Vlastnosti:
– Použite bootloader UNO
– Je 100% kompatibilný s programom UNO R3, rozširujúcimi štítmi, IDE.
– Použite USB konektor typu B s montážou cez otvor, v súlade s UNO R3, robustnosťou a dlhou životnosťou.
– Program môžete napáliť s káblom typu A samec na typ B samec.
– Integrovaná 500mA resetovateľná poistka na ochranu napájania z USB portu a DC konektora súčasne.
– Čip ovládača rozhrania USB: CH340G, kompatibilný s win7, win8, linux, MAC OS.
– Mikrokontrolér: Atmel ATmega328P
– Pracovné napätie: 5V
– IO logické napätie: 5V
– Pracovný prúd: 500 mA (Max)
– Digitálne I/O kolíky: 14 (z toho 6 poskytuje PWM výstup)
– Pamäť Flash: 32 KB, z toho 2 KB využíva bootloader
– SRAM: 2 kB
– EEPROM: 1 kB
– Frekvencia hodín: 16 MHz
– Integrovaný DIP prepínač, môžete odpojiť spojenie medzi periférnym modulom na doske a Atmega328P.
– Integrované rozhranie Ar duino Shield, môže pripojiť kompatibilný rozširujúci štít.
