Popis

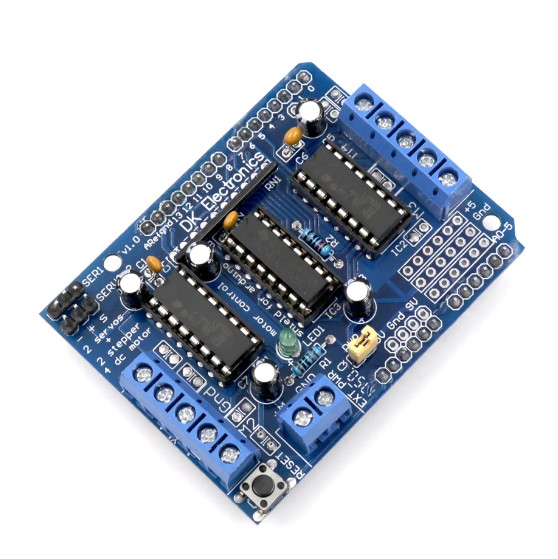

L293D je monolitický integrovaný vysokonapäťový vysokonapäťový 4-kanálový menič, môžete používať jednosmerné motory a napájacie zdroje až do 36 voltov. Čip L293D je známy aj ako typ H-Bridge, ktorý je typicky elektrický obvod, ktorý umožňuje privedenie napätia na záťaž v oboch smeroch na výstup, napr motor.
Môže poháňať 4 jednosmerné motory alebo 2 krokové motory alebo 2 servopohony.
Až 4 dvojsmerné jednosmerné motory s individuálnym výberom 8-bitovej rýchlosti.
Až 2 krokové motory (unipolárne alebo bipolárne) s jednoduchou cievkou, dvojitou cievkou alebo prekladaným prekladaním.
4 H-mosty: na most poskytuje 0,6A (1,2A špičkový prúd) s tepelnou ochranou, môže bežať motory na 4,5V až 36V DC.
Stiahnutím odporov nechajte motory počas napájania deaktivované.
2 externé terminálové napájacie rozhranie pre oddelené logické/motorové napájanie.
