Popis
Dôležitá poznámka:
Pri použití termoelektrického generátora SP1848-27145 je potrebné dbať na riadne chladenie. Generátor je veľmi citlivý na prehriatie a môže sa poškodiť v priebehu niekoľkých sekúnd pri absencii chladenia. Napájacie napätie by malo byť 12 voltov a je nevyhnutné, aby bol generátor pripojený k chladiču.
Bez chladiča je generátor vystavený riziku prehriatia, ktoré môže spôsobiť jeho okamžitú poruchu. Preto je dôležité zabezpečiť, aby bol generátor spojený s účinným chladičom a aby bola teplota udržiavaná na bezpečnej úrovni počas prevádzky.
Nepoužívanie chladiča môže spôsobiť výrazné zníženie životnosti generátora a môže viesť k jeho trvalému poškodeniu. Preto je dôležité dodržiavať bezpečnostné pokyny a zabezpečiť, aby bol generátor primerane chladený počas používania.
Modul termoelektrického generátora TEG
Technické údaje:
- Materiál: keramika / telurid bizmutu
- Farba: Biela
- Parametrický model: SP1848-27145
- Teplota (C): 150 stupňov
- Napätie naprázdno (V): 4,8V
- Prúd (mA): 20/0,97/225; 40/1,8/368; 60/2,4/469; 80/3,6/559; 100/4,8/669
- Hmotnosť modulu: 25 g / 0,89 oz
- Veľkosť modulu: 4 * 4 * 0,4 cm / 1,6 * 1,6 * 0,2 palca (D * Š * V)
- Hmotnosť balenia: 26g / 0,92oz
- Veľkosť balenia: 14,5 * 10 * 0,4 cm / 5,7 * 4 * 0,2 palca (D * Š * V)
Vlastnosti:
- Malý a ľahký, vhodný na použitie.
- Navrhnuté špeciálne na výrobu energie.
- Utesnené na ochranu pred vlhkosťou a obsahujú tepelné prvky vytvorené pre optimálnu výrobu energie Seebeck.
- Vysoká teplota 150C, s NM statickou ochranou.
Odhadovaná hodnota generovanej energie na základe rozdielu teplôt medzi dvoma plochami:
- 20° => 0,97 V, 225 mA
- 40° => 1,8 V, 368 mA
- 60° => 2,4 V, 469 mA
- 80° => 3,6 V, 558 mA
- 100° => 4,8 V, 669 mA

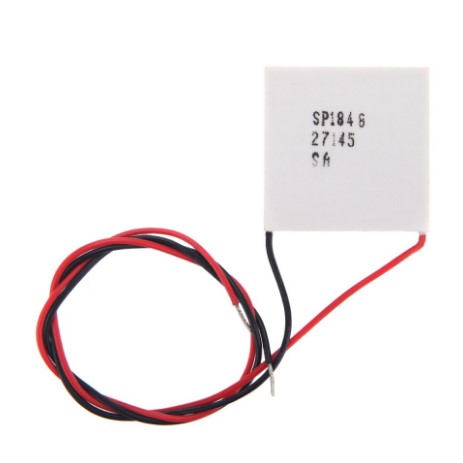

SP1848-27145 Peltierov modul termoelektrického generátora/termochladiča
Tieto magické bunky založené na Peltierovom efekte sú schopné generovať elektrickú energiu. SP1848-27145 40x40mm termoelektrický generátor energie TEG 120°C Peltierov modul pracuje maximálne do 120°C, čo vám poskytne rôzne napäťové a prúdové výstupy pri rôznych hodnotách teploty. Termoelektrické generátory sú tiež známe ako TEG alebo Peltierov modul, ktorý zisťuje teplotný rozdiel na každej strane. Túto detekciu rozdielu teplôt môžete využiť na výrobu elektriny. Od Sharvi Electronics Po privedení tepla na jednej strane a chladu na druhej strane zariadenie začne generovať napätie, ktoré závisí od hodnoty aplikovaného tepla. SP1848-27145 40x40mm termoelektrický generátor energie TEG 120°C Peltierov modul bude generovať mierne množstvo napätia s prúdom mA.
Prevádzkové tipy:
- Neprekračujte maximálnu prevádzkovú teplotu modulu.
- Predpokladaná životnosť: 200 000 hodín.
- Miera zlyhania na základe dlhodobých testov: 0,2 %
Vlastnosti/Špecifikácie:
- Model: SP1848-27145
- Napätie otvoreného obvodu: 4,8V
- Prevádzková teplota: 0 až 120°C
- Maximálna teplota: 120°C
- Malý a ľahký, vhodný na použitie.
- Navrhnuté špeciálne na výrobu energie.
- Utesnené na ochranu pred vlhkosťou a obsahujú tepelné prvky vytvorené pre optimálnu výrobu energie Seebeck.
- Vysoká teplota 120°C, s NM statickou ochranou.
- Kvalitne testované chladiace články.
- Jednoduchá inštalácia a obsluha.
- s 5V Booster doskou môžete nabíjať mobilný telefón

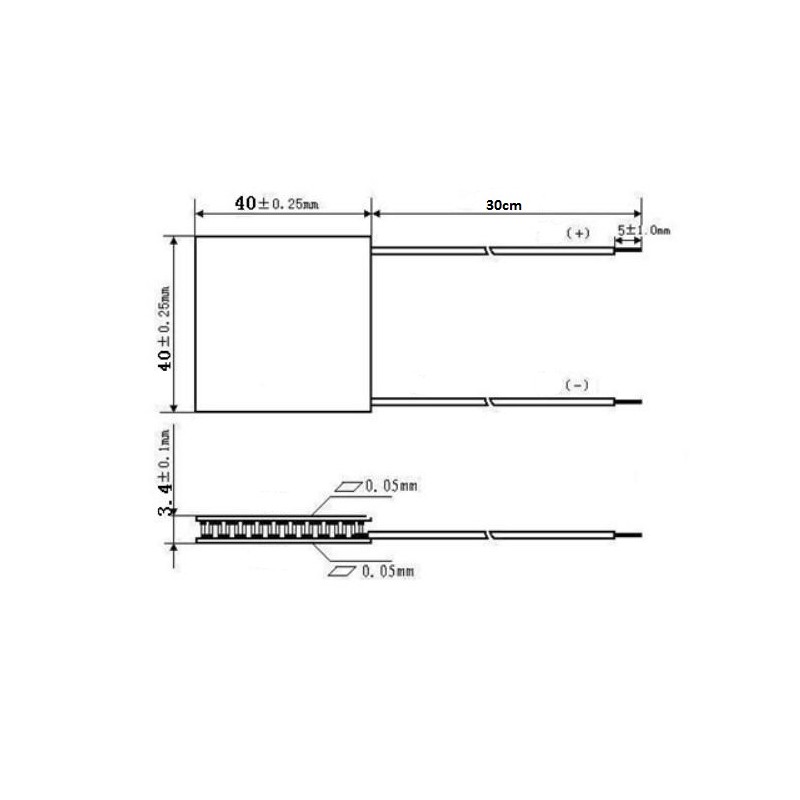

- Dĺžka drôtu: 350 mm
- Dĺžka: 40 mm
- Šírka: 40 mm
- Výška: 3,6 mm
- Hmotnosť: 30g
Balenie obsahuje:
- 1 x SP1848-27145 Termoelektrický generátor energie/Termochladič Peltierov modul
Dátový hárok:
Poznámka: Obrázky produktov sú uvedené len na ilustračné účely a môžu sa líšiť od skutočného produktu.
Tu je prehľad generovaných hodnôt pri rôznych teplotných rozdieloch:
- Pri teplotnom rozdieli 20 stupňov Celzia: napätie naprázdno dosahuje 0,97 V, generovaný prúd je približne 225 mA.
- Pri teplotnom rozdieli 40 stupňov Celzia: napätie v otvorenom obvode sa zvyšuje na 1,8 V, s generovaným prúdom 368 mA.
- Pri teplotnom rozdieli 60 stupňov Celzia: napätie naprázdno dosahuje 2,4 V a generovaný prúd je 469 mA.
- Pri teplotnom rozdieli 80 stupňov Celzia: napätie naprázdno sa zvyšuje na 3,6 V a generovaný prúd je 558 mA.
- Pri teplotnom rozdieli 100 stupňov Celzia: napätie naprázdno stúpa na 4,8 V a generovaný prúd dosahuje 669 mA.
Tieto hodnoty slúžia len ako orientačný vodítko, pri reálnom použití môže dôjsť k miernym odchýlkam.
Špecifikácie:
- Model: SP1848-27145
- Farba: Biela
- Pracovné prostredie: -60~125°C
- Termoelektrický parameter:
- Teplotná elektromotorická sila (α): > 190x uV/ °C
- Vodivosť: 850~1250Ω -1.cm-1
- Tepelná vodivosť (K): 15~16×10-3-W/°C
- Optimalizovaná hodnota (Z): 2,5 ~ 3×10-3W /°C
- Dĺžka vodiča: približne 30 cm
Tento termoelektrický generátor SP1848-27145 ponúka spoľahlivý zdroj elektrickej energie v prostrediach so značným teplotným rozdielom a je ideálnym riešením pre vaše aplikácie. S jeho vynikajúcimi vlastnosťami a jednoduchou inštaláciou je vaša elektrická energia len krok ďaleko.
Napájanie: Tento thermoelektrický generátor môže byť napájaný pomocou zdroja elektrickej energie s vhodným napätím a prúdom. Priamo sa pripája k zariadeniu, ktoré má generovať teplo vo forme odpadového tepla.
Schémy: Schémy pre pripojenie thermoelektrického generátora môžu zahrnovať zapojenie článkov v sérii alebo paralelne, v závislosti od požiadaviek na napätie a prúd. Dôležité je dodržať správne polarity pre efektívnu prevádzku generátora.
Príklad z praxe: Predstavme si situáciu v automobilovom priemysle, kde sa tento thermoelektrický generátor využíva na konverziu tepla z výfukového systému na elektrickú energiu. V tomto prípade je generátor umiestnený v blízkosti výfukového potrubia, kde je vystavený vysokej teplote výfukových plynov. Teplo sa následne konvertuje na elektrickú energiu, ktorá môže byť využitá na napájanie rôznych elektronických zariadení v aute, ako sú senzory, displeje alebo nabíjanie batérií.
Popis:
Thermoelektrický generátor energie s vysokou teplotou generácie je inovatívne zariadenie, ktoré využíva princíp termoelektrického javu na konverziu tepla pri vysokých teplotách na elektrickú energiu. Tento modul je vybavený kvalitnými Peltierovými článkami, ktoré sú navrhnuté na efektívnu prevádzku pri extrémnych teplotách a zabezpečujú spoľahlivý výkon.
Vlastnosti:
- Vysokoteplotný modul: S maximálnou teplotou prevádzky až 150 stupňov Celzia je tento generátor ideálnym riešením pre aplikácie vyžadujúce robustnú prevádzku pri vysokých teplotách.
- Výkon a efektivita: Peltierové články v tomto module sú navrhnuté s dôrazom na vysoký výkon a efektivitu, čo zaručuje maximálny výťažok z tepla pri prevádzke.
- Kompaktný dizajn: S rozmiermi 40×40 mm je tento generátor kompaktný a ľahko integrovateľný do rôznych aplikácií a projektov.
- Biela farba: Biely povrch modulu prispieva k jeho estetickému vzhľadu a umožňuje ľahké začlenenie do rôznych dizajnových konceptov.
Príklady použitia:
- Teplárske systémy: Využite termoelektrický generátor na konverziu odpadového tepla z rôznych teplárskych systémov na elektrickú energiu, čím zvýšite ich energetickú efektívnosť.
- Náhradné zdroje energie: Použite tento modul ako náhradný zdroj energie pre aplikácie v odľahlých oblastiach, kde nie sú k dispozícii tradičné zdroje elektrickej energie.
- Experimenty a výskum: Využite termoelektrický generátor pre výskumné účely a experimenty v oblasti termoelektrických technológií a alternatívnych zdrojov energie.
Tento termoelektrický generátor energie s vysokou teplotou generácie je spoľahlivým a výkonným nástrojom pre širokú škálu aplikácií a projektov, ktoré vyžadujú efektívnu konverziu tepla na elektrickú energiu. S jeho vysokým výkonom a kompaktným dizajnom je ideálnou voľbou pre profesionálne i amatérske použitie.
# Napájacia schéma pre thermoelektrický generátor
napajanie:
– zdroj_energie: Solárny panel
napajaci_kabel: 12V DC
napajanie_generátora:
– pozitívny_pól: Solárny panel +
– negatívny_pól: Solárny panel –
– zdroj_energie: Batéria
napajaci_kabel: 12V DC
napajanie_generátora:
– pozitívny_pól: Batéria +
– negatívny_pól: Batéria –
Tento kód obsahuje dva zdroje energie, solárny panel a batériu, ktoré sú pripojené k thermoelektrickému generátoru. Oba zdroje energie poskytujú napätie 12V DC, ktoré je vhodné pre prevádzku generátora. Každý zdroj energie je pripojený cez napájacie káble, a to pozitívny pól k pozitívnemu pólu generátora a negatívny pól k negatívnemu pólu generátora. Týmto spôsobom sa zabezpečí spoľahlivé napájanie generátora z rôznych zdrojov energie.
Výkonový generátor s termoelektrickým článkom pre vysoké teploty Peltier Module TEG |
| Popis | Výkonový generátor s termoelektrickým článkom pre vysoké teploty Peltier Module TEG |
|---|---|
| Vlastnosti | Výkonný termoelektrický článok s vysokou teplotou 150 stupňov, veľkosť 40×40 mm, biela farba |
| Špecifikácie | Teplota: 150 stupňov Veľkosť: 40×40 mm Farba: biela |
| Príklady použitia | Generovanie elektrickej energie z teplotných rozdielov, termoelektrické chladiace aplikácie |
Ako používať: Tento termoelektrický generátor je určený na využitie v aplikáciách, ktoré vyžadujú vysokoteplotný výkon a generáciu elektrickej energie z teplotných rozdielov. Pred použitím si dôkladne preštudujte technické údaje a návody k použitiu.
Termoelektrický generátor sa používa na prevod tepla na elektrickú energiu. Na jeho správnu funkciu je potrebné zabezpečiť vhodný tepelný zdroj a elektrický obvod na odber vygenerovanej energie.
1. Peltierov efekt: Tento efekt zavádza energiu do modulu s výsledným chladením jednej strany a zahrievaním druhej. Tieto typy modulov sú nízkoampérové (zvyčajne v rozsahu 6 ampérov, bežia pri 12 V) a sú navrhnuté na vystavenie nízkej teplote, ktorá nepresahuje 70 °C až 80 °C horúcej strany. Vyššia teplota spôsobí, že sa modul rozpadne, spoje sa roztavia a nie sú dobrými generátormi energie!
2. Seebeckov efekt: Tento efekt vytvára teplotný rozdiel naprieč modulom zahrievaním jednej strany modulu a ochladzovaním opačnej strany (strana odvodu tepla). Tieto moduly boli špeciálne navrhnuté na prevádzku pri teplotách do 320 °C (BiTe) . 360°C Hybridné moduly (kombinácia BiTe a PbTe) navrhnuté tak, aby využívali výhody teploty horúcej strany v rozsahu 260°C až 340°C, PbTe navrhnuté pre 450°C až 600°C (842°F až 1112°F) z toho máme 2 výbery ( len PbTe a PbTe/TAGS ) a nakoniec CMO Oxide moduly (od 600°C do 850°C) (1112°F – 1562°F) horúcu stranu. Ak chcete vidieť náš výber, kliknite na Obchod .
Termoelektrický generátor energie prvok na generovanie vysokej teploty Peltierov modul TEG vysokoteplotný 150 stupňov biely 40 * 40 mm
Vlastnosti:
Malý a ľahký, vhodný na použitie.
Navrhnuté špeciálne na výrobu energie.
Utesnené na ochranu pred vlhkosťou a obsahujú tepelné prvky vytvorené pre optimálnu výrobu energie Seebeck.
Vysoká teplota 150 ℃, s NM statickou ochranou.
Technické údaje:
Farba: Biela
Materiál: keramika / telurid bizmutu
Parametrický model: Teplota (℃) / Napätie naprázdno (V) / Prúd (MA): 20/0,97/225 40/1,8/368 60/2,4/469 80/3,6/559 100/4,8/669
Hmotnosť modulu: 25 g
Veľkosť modulu: 4 * 4 * 0,4 cm
Hmotnosť balenia: 26g
Veľkosť balenia: 14,5 * 10 * 0,4cm
